該膠球泵由連云港宏琦電力輔機有限公司專業生產，膠球泵發布信息包含：工作原理、用途、特點、參數、性能、優勢、安裝操作、維修保養等說明僅供參考，具體實際情況具體分析，想了解請撥打電話★13815660315單經理，http://www.omniwiz.com.cn。
一、膠球泵概述

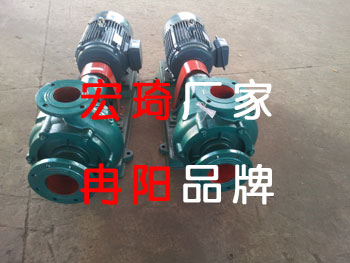

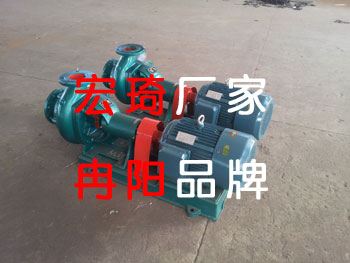

JQ型膠球清洗泵（膠球泵）是我廠結合IS 泵與污水泵的諸多特點而精心研制開發的系列產品。該泵系單級單吸懸臂式無堵塞離心泵，主要應用于膠球清洗裝置中膠球的輸送。
二、膠球泵產品特點
JQ型膠球清洗泵為真正的低轉速、寬流道設計，不會損傷膠球。具有效率高、可靠性好、抗堵性能好等諸多優點，可以配合機械密封結構形式，以滿足不同的場合使用，是替代同類產品的首選。

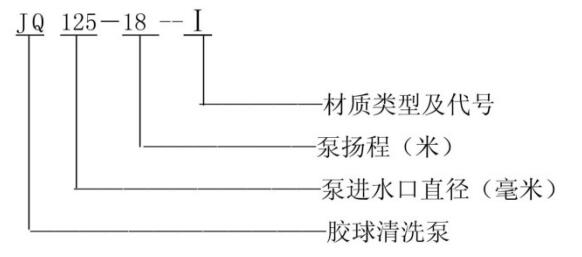

三、膠球泵型號及其意義
四、膠球泵結構說明
該泵主要零部件有泵體、泵蓋、葉輪、軸、托架等。葉輪為閉式無堵塞型式，有雙葉片、三葉片兩種。過流部件材質:灰鑄鐵、球墨鑄鐵、不銹鋼三種。客戶可根據輸送介質和使用場合等情況選擇使用。

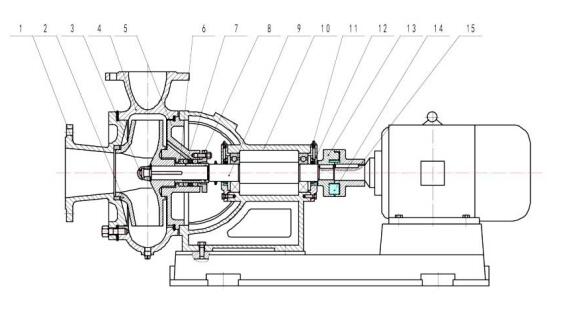

結構圖：
1、前泵蓋2、葉輪3、葉輪螺母4、泵體5、后泵蓋6、填料7、軸套8、填料壓蓋9、軸10、托架11、壓注式油杯12、軸承蓋13、泵聯器14、彈性塊15、電聯器
五、膠球泵性能參數表
型號 JQ3/h 揚程JQ 轉速r/JQin 功 率 效率% 允許吸程JQ
軸功率 電機功率
JQ80-36 60 36 2900 11.80 15 50 6
JQ100-8 40 8 960 1.58 3 60 6
JQ100-11 40 11 960 2.18 3 60 6
JQ100-18 50 18 1450 4.08 5.5 60 6
JQ100-25 60 25 1450 6.8 11 60 6
JQ125-8 40 8 960 1.58 3 60 6
JQ125-11 66 11 960 2.8 5.5 60 6
JQ125-18 66 18 1450 5.3 7.5 60 6
JQ125-22 100 22 1450 8.8 15 65 6
JQ125-25 100 25 1450 9.7 15 65 6
六、膠球泵安裝
1、安裝前應檢查泵和電機。如果確認無任何因裝卸和運輸?shù)仍蛟斐傻木o固件松動和損壞、泵的進出水口完好、無塵土、污物進入泵內，則可以直接安裝使用。
2、安裝前應作好相應的附件檢查工作。
3、安裝泵的基礎平面應用水平儀找平，基礎應牢固可靠。
4、調整、找正泵的與電機軸心線，如不同心，應用墊鐵調到同心為止，并保證上緊底座螺栓和地腳螺栓后仍保持同心，同心度可通過測量聯軸器外圓和兩端面間隙來控制，聯軸器上、下左、右差別不超過0.1毫米，端面四周最大間隙和最小間隙之差不得過0. 3毫米。
5、泵的安裝高度，管路的長度、直徑、流速應符合計算,力求減少不必要的損失。
6、泵的管路系統應有自己的支架，重量不允許由水泵支承，以免影響泵的正常工作。
7、泵的安裝位置高于液面時，應設底閥，并注意安裝位置(考慮阻力損失)不得大于泵的允許吸程，若泵的安裝位置高于液面時，可于泵進水管設控制閥，濾網根據抽送介質所含不同雜物設置，主要防止木棒、樹枝等條形物吸入泵內。
七、膠球泵使用和保養
1、起動:以點動方式檢查泵的轉向是否正確，不得長時間反轉，起動前，在非灌注情況下，設置底閥時，應加灌足量引水，在不設底閥時應采用抽真空引水方式，確認可正常起動時，即接通電源，調節軸封呈滴漏狀態(嚴禁無水運轉)。
2、進出口設置壓力表(進口吸上狀態時設真空表)，以監測泵運行狀態。在起動時應關閉這些表計，正常運轉后打開表計，調節到所需運行工況。
3、運轉:當泵進入正常工作狀態后，需經常檢查電機溫升情況，軸承溫升不應超過35° C，極限溫度不應大于75° C。
4、使用和保養:泵運行1000小時后，應進行檢查，并更換新油一次，如發現葉輪與密封環間隙磨損增大，應予以調整，端面間隙應控制在0. 3JQJQ~0.5JQJQ,磨損嚴重時，可重更換相應零件。
5、拆卸按以下順序進行，松開進水側螺母，取下前泵蓋，擰下葉輪螺母，取下止退墊圈、葉輪、泵體、后泵蓋和軸套、拆下軸承蓋，取下軸承和軸(防止損傷、弄贓)。裝配順序與上述相反。
八、膠球泵故障原因及消除方法
故障現象 原 因 消除方法
振動及雜音 1、基礎不牢或松動。
2、吸程過高或管內存氣。
3、泵和電機不同軸線。
4、雜物阻塞。
5、旋轉件過量磨損。 1、加固。
2、降低泵位、排氣。
3、重新調整軸心線。
4、排除。
5、更新。
起動后不出水 1、吸程過高或排氣未盡。
2、進水管路進氣。
3、雜物堵塞。 1、降低泵位，繼續排氣。
2、調整排除。
3、清理。
流量、揚程不足 1、同上。
2、葉輪密封間隙增大。
3、葉片磨損。 1、同上。
2、調整間隙或更換零件。
3、更換葉輪。
功率消耗增加 1、軸彎曲或不同心。
2、轉速超過規定值。 1、校正。
2、降速。
軸封異常 1、發熱。
2、泄漏 1、調整填料。
2、更換填料或軸套。
九、膠球泵外形及安裝尺寸
型號 L L1 L2 L3 L4 H H1 B1 B2 φD1 φD2 d d1 D2
JQ80-36 1115 570 950 110 125 200 235 450 400 150 130 17.5 65 80
JQ100-8 1164 565 840 202 200 245 284 435 385 170 150 17.5 80 100
JQ100-11 1289 690 970 202 200 245 284 435 385 170 150 17.5 80 100
JQ100-18 1204 565 840 202 200 245 284 435 385 170 150 17.5 80 100
JQ100-25 1289 690 970 202 200 245 284 435 385 170 150 17.5 80 100
JQ125-8 1164 565 840 190 258 260 290 435 385 210 180 17.5 100 125
JQ125-11 1265 565 840 190 258 260 290 435 385 210 180 17.5 100 125
JQ125-18 1265 565 840 190 258 260 290 435 385 210 180 17.5 100 125
JQ125-22 1400 970 970 190 258 260 280 450 400 210 180 17.5 100 125
JQ125-25 1400 970 970 190 258 260 280 450 400 210 180 17.5 100 125
